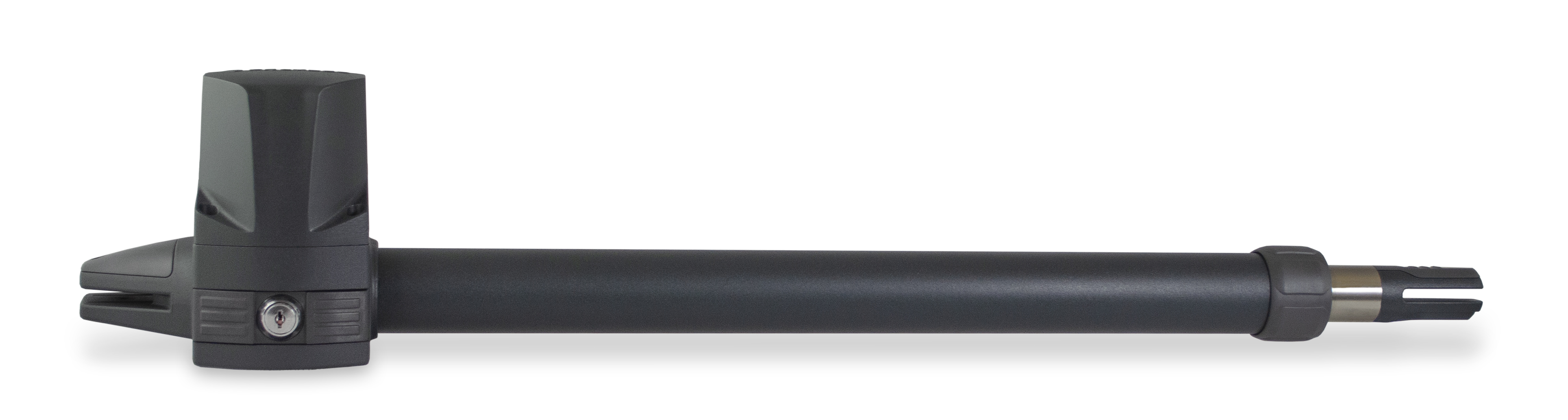

LEADER TI NEW
Moteur électromécanique pour portails battants jusqu’a 3.5 m
LEADER TI NEW
Compact, puissant et silencieux.
Système de transmission par vis sans fin, engrenage acier/ bronze.
Montage facile et rapide, adapté à la majorité des cas d’installations.
Particulièrement adpaté pour pose en parti basse du portail.
Pour usage residentiel, et commercial.
Dévérouillage manuel de secours par lebier protégé par une serrure à clé.
Possibilité d’une alimentation par batterie de secours pour la version 24V.
| Modèle | Version | Description | ||
|---|---|---|---|---|
| LEADER 3 TI | 230V-115V | irreversible, vantail max | 2.0 m | 350 Kg |
| LEADER 4 TI | 230V-115V | irreversible, vantail max | 2.75 m | 350 Kg |
| LEADER 5 TI | 230V-115V | irreversible, vantail max | 3.5 m | 250 Kg |
| LEADER 3 TI 24 | 24V | irreversible, vantail max | 2.0 m | 270 Kg |
| LEADER 4 TI 24 | 24V | irreversible, vantail max | 2.5 m | 250 Kg |
| LEADER 5 TI 24 | 24V | irreversible, vantail max | 3.0 m | 150 Kg |
| Leader 3 230V | Leader 4 230V | Leader 5 230V | Leader 3 115V | Leader 4 115V | Leader 5 115V | Leader 3 24V | Leader 4 24V | Leader 5 24V | |
|---|---|---|---|---|---|---|---|---|---|
| Version | 230V | 230V | 230V | 115V | 115V | 115V | 24V | 24V | 24V |
| Alimentation | 230V ~ 50 Hz | 230V - 50Hz | 230V - 50Hz | 115V~ 60Hz | 115V~ 60Hz | 115V~ 60Hz | 24V Dc | 24V Dc | 24V Dc |
| Consommation | 1.7 A | 2 A | 1.7 A | 2.3 A | 2.3 A | 2.3 A | 0.75 A | 0.75 A | 0.75 A |
| Puissance | 280 W | 280 W | 280 W | 300 W | 300 W | 300 W | 50 W | 50 W | 50 W |
| Condensateur | 8 μF | 8 μF | 8 μF | 30 μF | 30 μF | 30 μF | -- | -- | -- |
| Protection thermique | 150°C | 150°C | 150°C | 150°C | 150°C | 150°C | 150°C | 150°C | 150°C |
| Poussée max | 2800 N | 2800 N | 2800 N | 3000 N | 3000 N | 3000 N | 2500 N | 2500 N | 2500 N |
| Classee IP | 44 | 44 | 44 | 44 | 44 | 44 | 44 | 44 | 44 |
| Vitesse moteur (tours/min) | 1400 rpm | 1400 rpm | 1400 rpm | 1700 rpm | 1700 rpm | 1700 rpm | 1700 rpm | 1700 rpm | 1700 rpm |
| Angle max d'ouverture | 100° deg | 110° deg | 110° deg | 100° deg | 110° deg | 110° deg | 100° deg | 110° deg | 110° deg |
| Temps d’ouverture 90° | 17" | 22" | 27" | 14" | 18" | 22" | 13.5" | 18" | 22.5" |
| Poids maximum du vantail | 350 kg | 350 kg | 250 kg | 300 kg | 300 kg | 200 kg | 275 kg | 250 kg | 150 kg |
| Vantail maximum | 2.0 m | 2.75 m | 3.5 m | 2.0 m | 2.75 m | 3.5 m | 2.0 m | 2.5 m | 3.0 m |
| Cycle de travail | 40% | 40% | 40% | 40% | 40% | 40% | 80% | 80% | 80% |
